平面故障效果

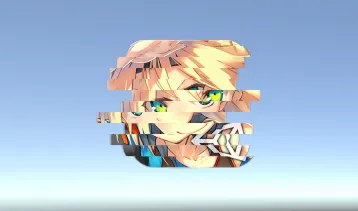

图块抖动

  • 主要原理是对uv进行分层，然后使用噪声函数对不同层级的uv进行抖动。
Tile Jitter
1
2
3
4
5
6
7
8
9
void TileJitterGlitch(out half2 uv, half jitterPower, half aspectRatio)
{
    half tileBaseValue = uv.y;
    half tile = ceil(tileBaseValue * _JitterTileDensity * aspectRatio);
    half speed = _JitterSpeed / _JitterTileDensity;
    half randomValue = RandomNoise(_Time.w * speed * tile);
    half jitterValue = randomValue * jitterPower;
    uv.x += jitterValue;
}

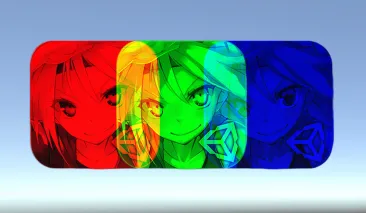

RGB颜色分离

  • 主要原理是对RGB三个通道采用不同的uv偏移值进行分别采样。一般会选取一个通道采用原始uv值，另两个通道使用偏移后的uv进行采样。
RGB Split
1
2
3
4
5
6
7
8
9
10
11
half4 RGBSplitGlitch(half2 uv, half jitterPower)
{
    half rgbSplitValue = _RGBSplitPower * jitterPower;
    half2 uvR = half2(uv.x + rgbSplitValue, uv.y);
    half2 uvB = half2(uv.x - rgbSplitValue, uv.y);
    half4 colorR = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uvR);
    half4 colorG = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uv);
    half4 colorB = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, uvB);
    half colorA = max(max(colorR.a, colorG.a), colorB.a) - rgbSplitValue * _RGBSplitFadeSpeed;
    return half4(colorR.r * colorR.a, colorG.g * colorG.a, colorB.b * colorB.a, colorA);
}

三维故障效果

后处理方案

  • 主要思路是：把Glitch对象单独拿出来，在场景绘制完后，再将Glitch对象的颜色与深度单独绘制到RT上，并进行Glitch处理，处理完毕后再融回主相机的ColorTarget中。
  • 具体实现：
    • 新增Layer，命名为Glitch，并将Glitch对象的Layer设置为Glitch。
    • 将主相机FilteringSettings中的Glitch Layer去掉，可以得到不含Glitch对象的颜色图和深度图：

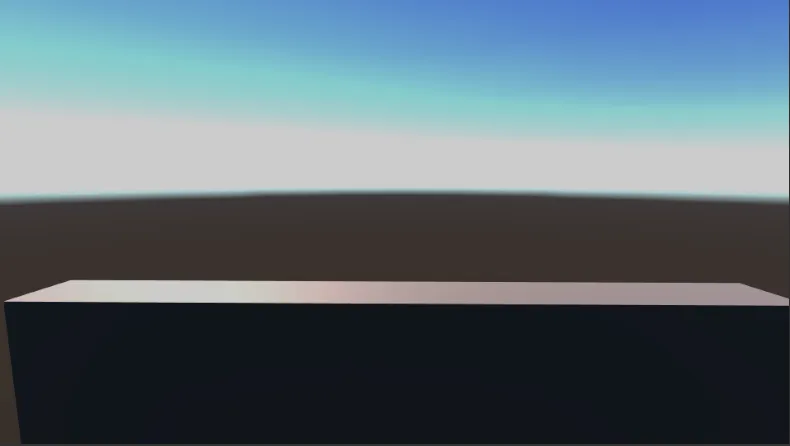

      场景颜色
      场景颜色

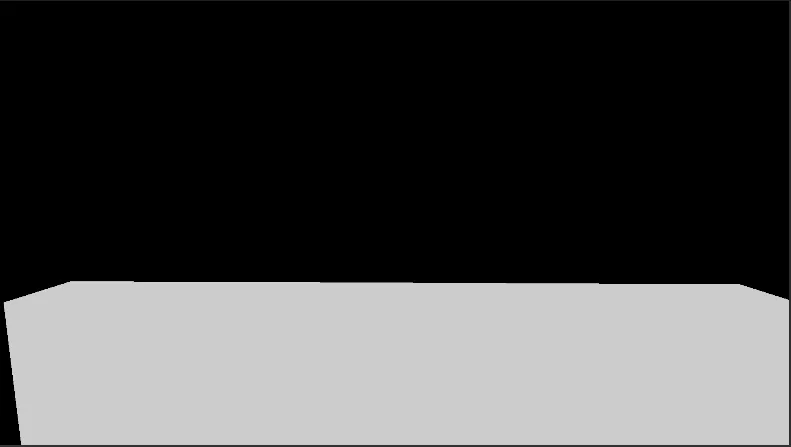

      		场景深度
      场景深度
    • 绘制完场景之后，将RenderTarget设置为新的RT，再将Glitch对象的颜色和深度绘制到RT上：

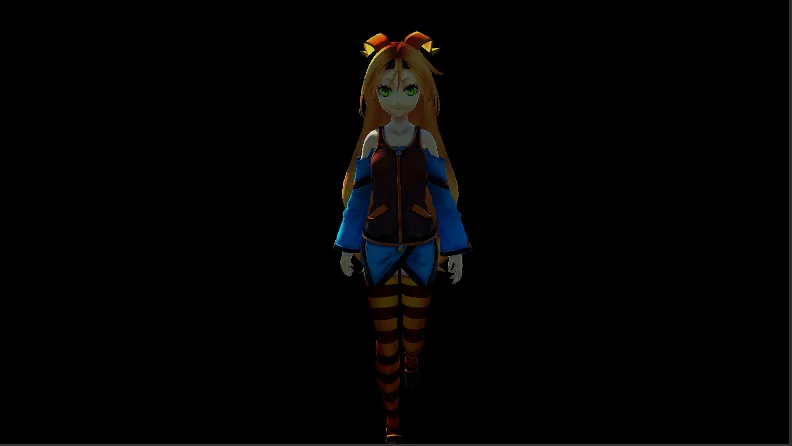

      角色颜色
      角色颜色

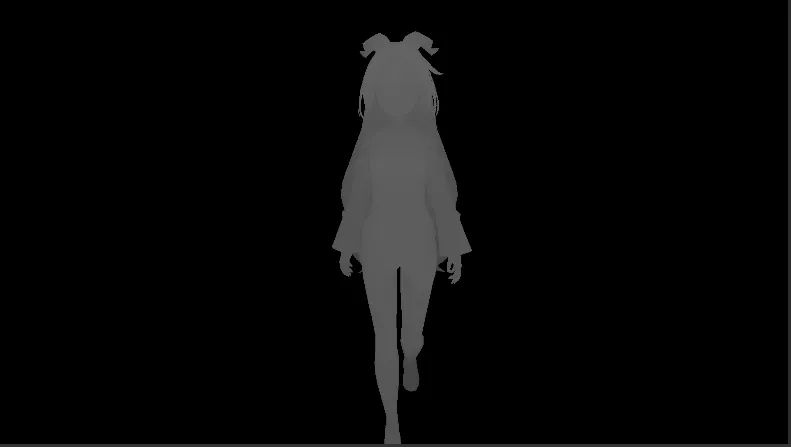

      		角色深度
      角色深度

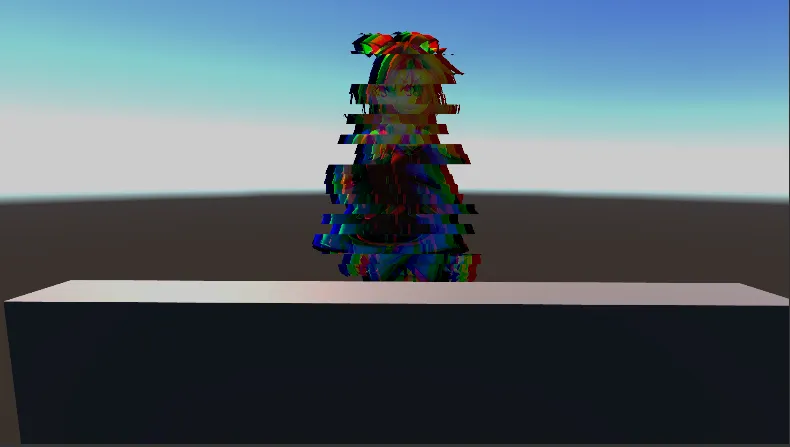

    • 最终对Glitch对象的颜色图和深度图进行Glitch处理，并利用深度图处理与场景物体的遮挡关系，再将颜色图融回主相机的ColorTarget中。
    • 注意：该方案使用了额外的RT，增加了带宽的消耗。

投影器方案

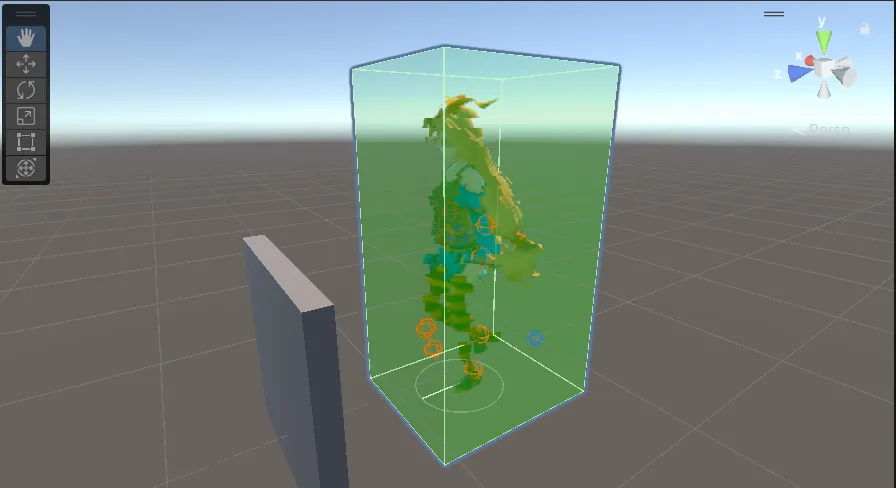

  • 主要思路是：为Glitch对象创建一个可以包裹住自身的Cube对象，在绘制完场景之后，将Glitch对象投影到Cube对象上，最终再对Cube对象进行Glitch处理。
  • 具体实现：
    • 在Glitch对象上添加Glitcher脚本，在运行时Glitcher脚本会根据其节点下的Renderer对象计算出最大的包围盒，并以此为依据创建Cube对象。
    • 在Cube对象使用的材质球中，根据_CameraDepthTexture获取其包裹对象所占用的像素，再根据_CameraOpaqueTexture获取包裹对象的颜色，最终再进行Glitch处理。
      • 根据_CameraDepthTexture获取其包裹对象所占用的像素：
      Get Depth Step
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      half GetDepthStep(Varyings input)
      {
          half2 screenUV = (input.positionCS.xy / _ScaledScreenParams.xy);
          half depth = SampleSceneDepth(screenUV);
      #ifndef UNITY_REVERSED_Z
          depth = lerp(UNITY_NEAR_CLIP_VALUE, 1, depth);
      #endif
          float3 worldPos = ComputeWorldSpacePosition(uv, depth, UNITY_MATRIX_I_VP);
          float3 objectPos = mul(UNITY_MATRIX_I_M, float4(worldPos, 1));
          half max_step = step(step(0.5, objectPos.x) + step(0.5, objectPos.y) + step(0.5, objectPos.z), 0);
          half min_step = step(-0.5, objectPos.x) * step(-0.5, objectPos.y) * step(-0.5, objectPos.z);
          return max_step * min_step;
      }

附录

噪声模拟

Random Noise
1
2
3
4
half RandomNoise(half val)
{
    return frac(sin(val) * 100) * 2 - 1;
}
  • 推导过程：

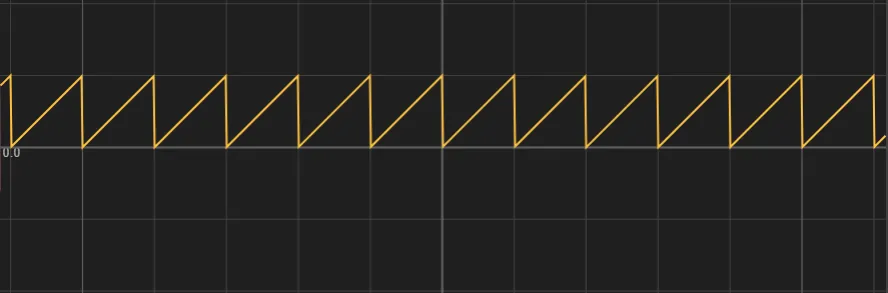

    f(x) = frac(x)
    f(x) = frac(x)

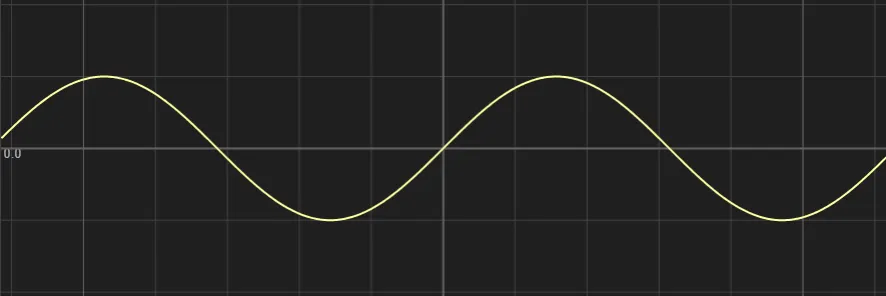

    		f(x) = sin(x)
    f(x) = sin(x)

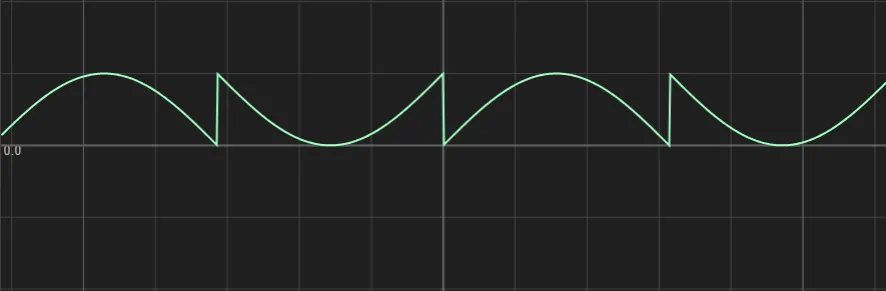

    f(x) = frac(sin(x))
    f(x) = frac(sin(x))

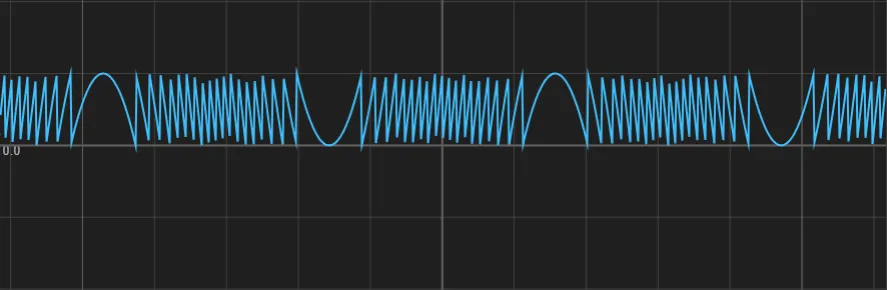

    		f(x) = frac(sin(x) * 10)
    f(x) = frac(sin(x) * 10)

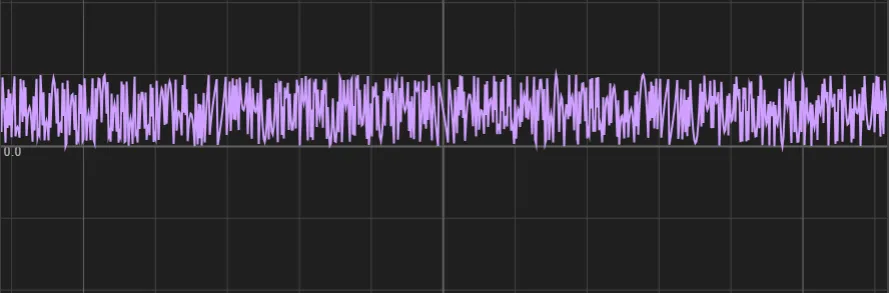

    f(x) = frac(sin(x) * 100)
    f(x) = frac(sin(x) * 100)

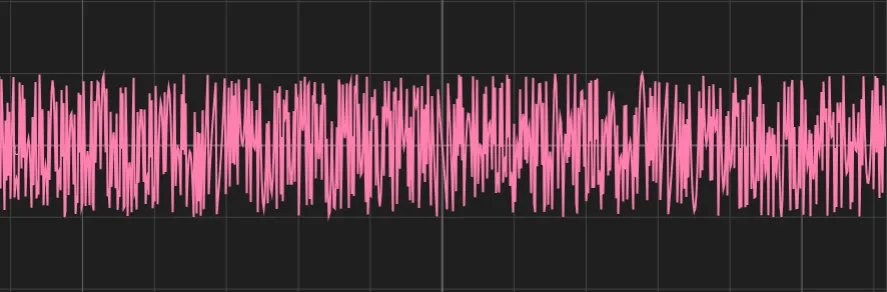

    		frac(sin(x) * 100) * 2 - 1
    frac(sin(x) * 100) * 2 - 1
