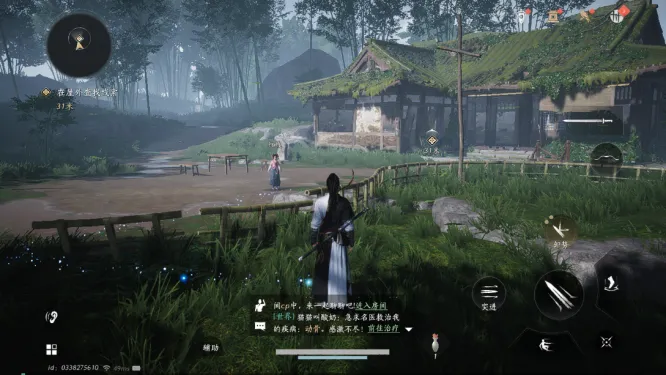

截取场景

  • 使用RenderDoc对MuMu模拟器下运行的燕云进行截帧。（Vulkan模式）

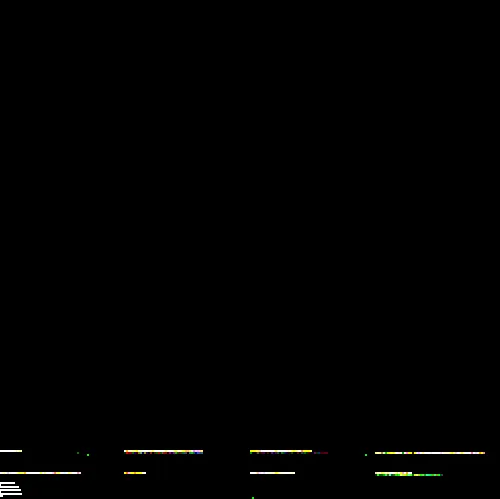

GPU粒子输出

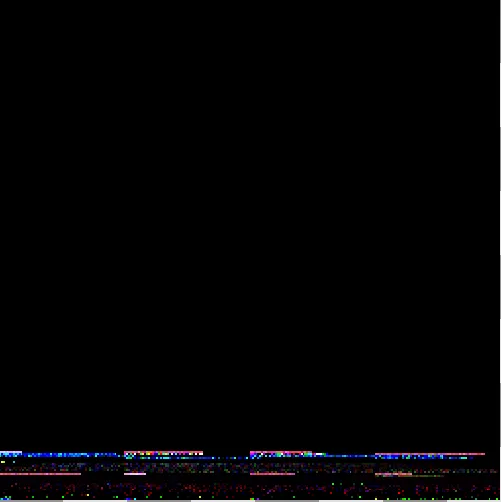

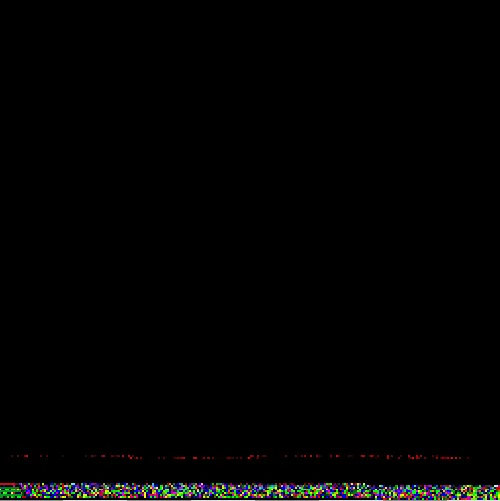

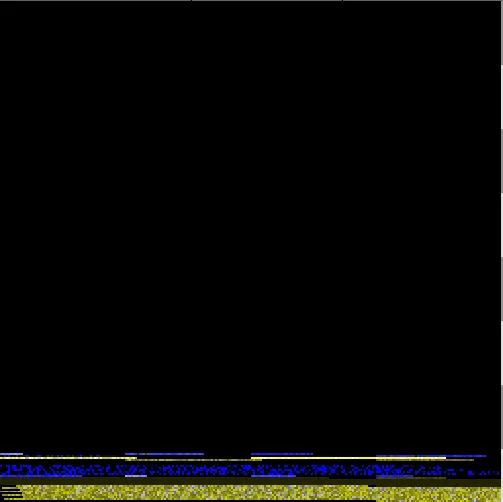

  • 最开始输出了四张RT，在后面绘制粒子的时候会用到，应该是保存了GPU粒子系统输出的结果，在绘制粒子的时候控制粒子的状态。（256x256）

绘制阴影图

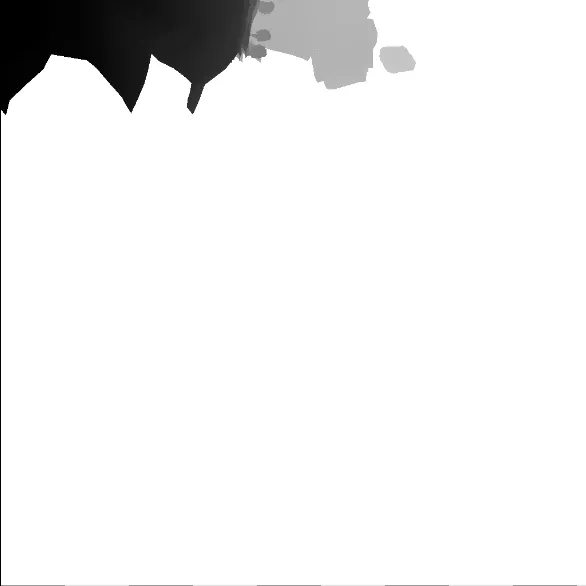

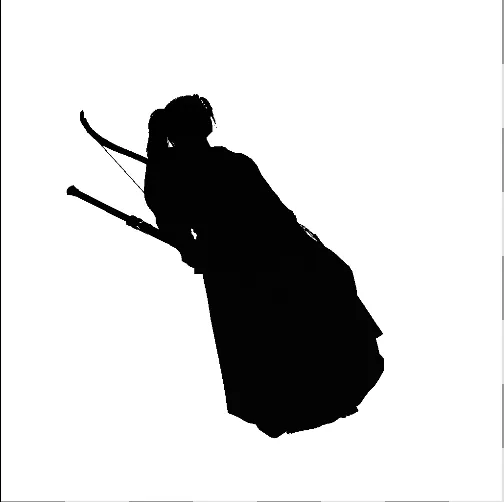

  • RT0绘制了角色的阴影，RT1暂时没有截取到绘制的情况。
    • 每帧都会更新。

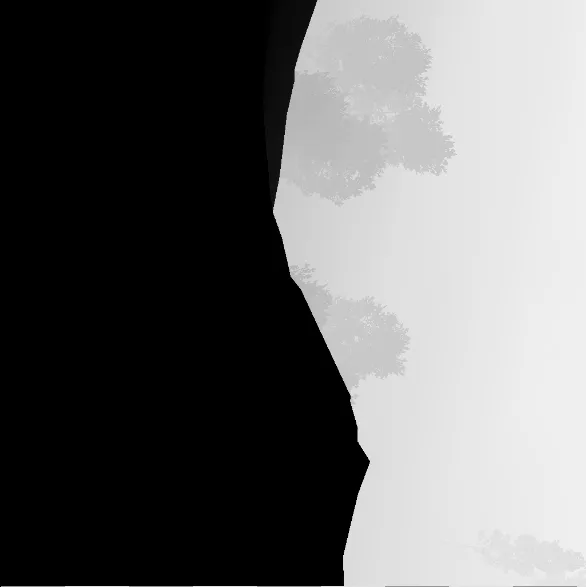

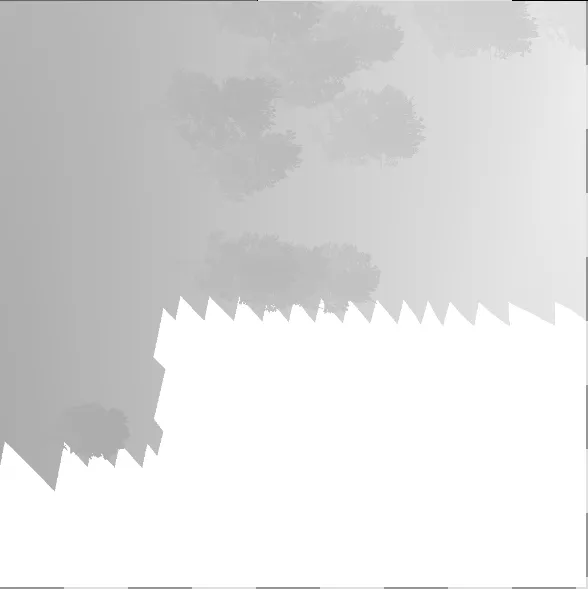

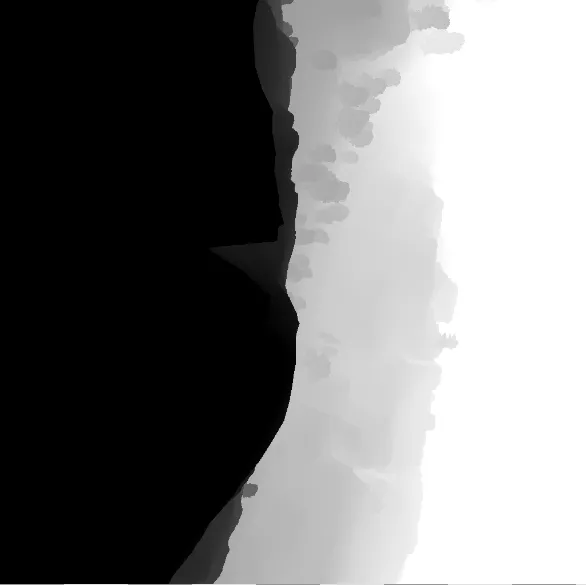

  • RT2和RT3是第一层级联阴影，一张用来绘制阴影，一张用来采样阴影，每帧只绘制一部分对象，大概分16帧绘制完一张完整的阴影图。
    • 目前发现跑动的时候和光照方向发生变化的时候会触发更新。
  • RT4和RT5是第二层级联阴影，绘制策略和第一层相似，但绘制的周期更长。
    • 目前发现只有光照方向发生变化的时候才会触发更新。
  • 在所有画质下，阴影图尺寸均为1024x1024x6。

填充GBuffer

  • 一共使用了5张RT，渲染顺序：远景->角色->地形->物件->树干->花->头发->衣物->公告板草->插片草->公告板树->树叶->实体粒子（蝴蝶）-> 地表贴花。（省电：1200x675 | 平衡：1280x720 | 质量和极致：1300x731）

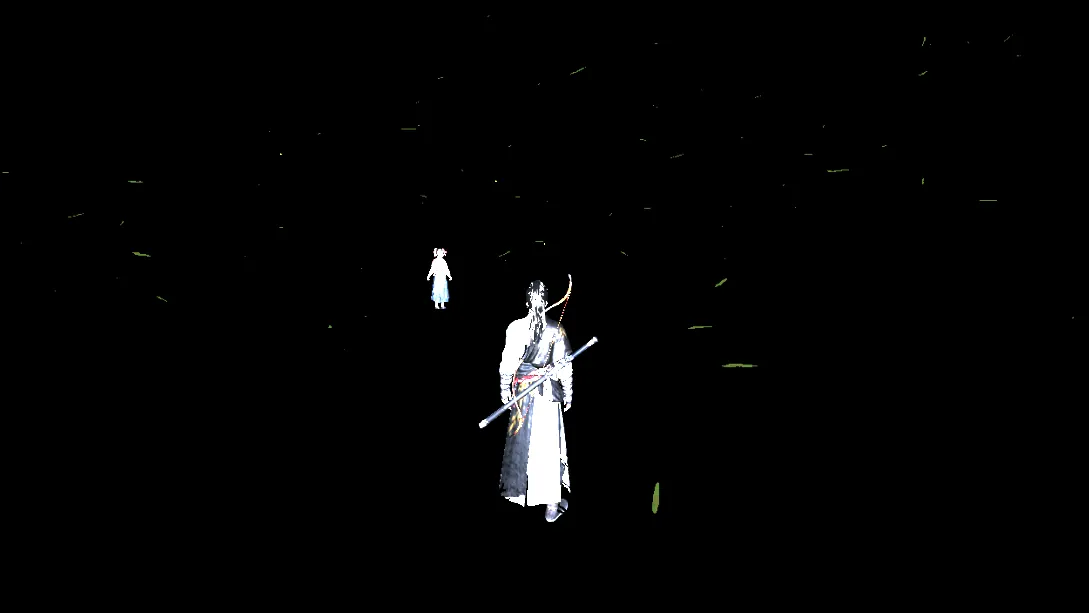

    • GBuffer0（R11G11B10）：绘制了角色和落叶的光照。

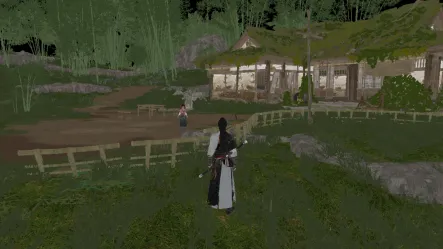

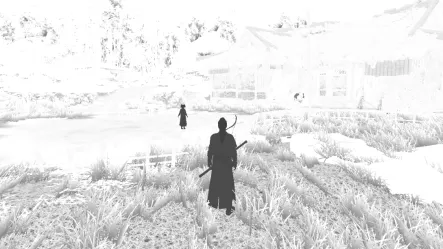

    • GBuffer1（R8G8B8A8）：RGB记录了基色，A像是AO。

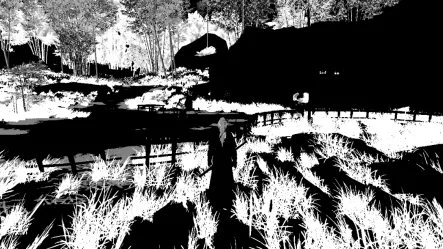

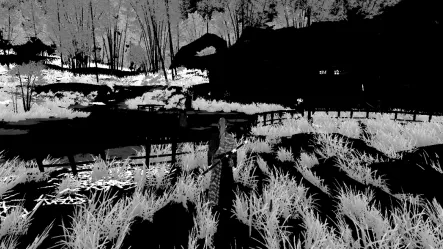

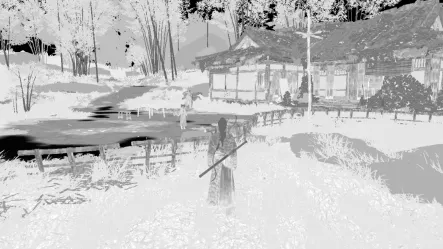

    • GBuffer2（R8G8B8A8）：R？G？B？A为草的模拟阴影。

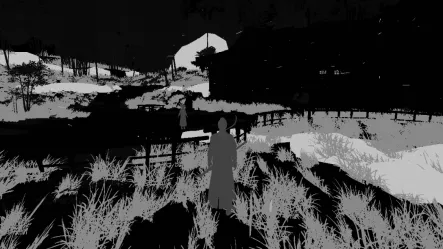

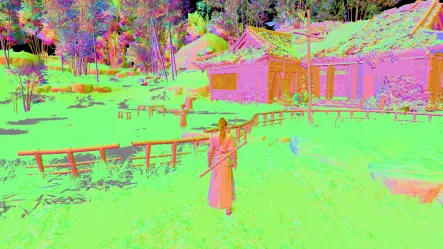

    • GBuffer3（R8G8B8A8）：RGB为法线，A？

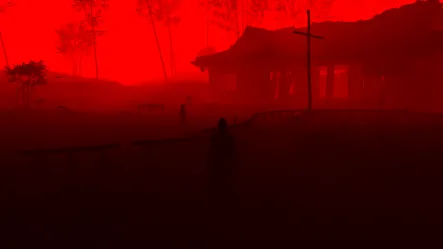

    • GBuffer4（R32）：深度图

采样阴影图

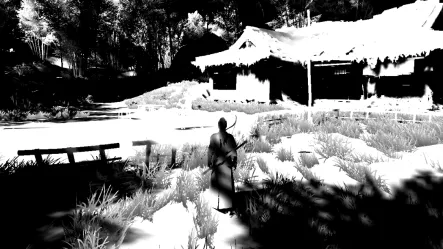

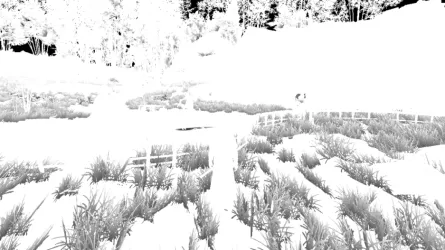

  • 把阴影绘制到GBuffer2的A通道上（草还没有阴影）

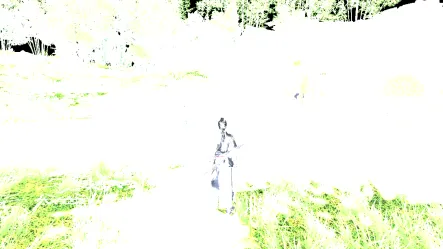

绘制光照

  • 依次绘制物件->模型植被->公告板植被的光照

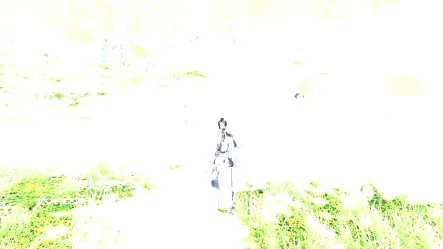

绘制天空

八面体压缩
八面体压缩

绘制深度图、ShadowAO及深度雾RT

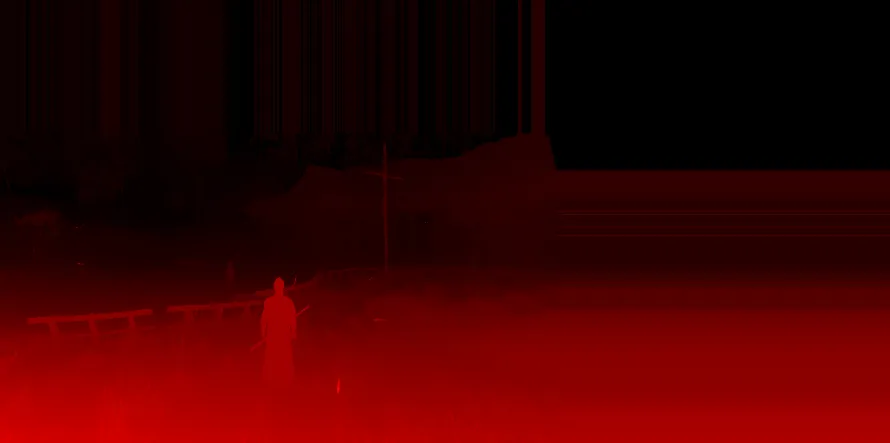

  • 绘制带有mipmap的深度图（1024x512 R16）（省电没有这一步 | 平衡：3级mips | 质量和极致：10级mips）

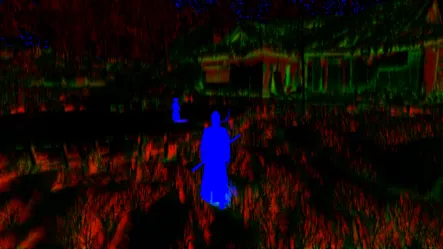

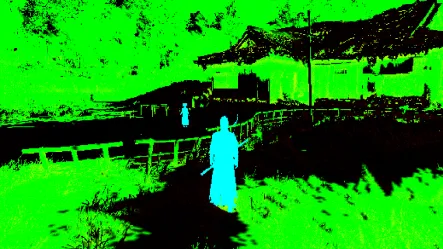

  • 由带有mipmap的深度图、法线图、阴影图生成，生成了存储ShadowAO及深度雾信息的RT（省电没有这一步）

降低分辨率及绘制粒子

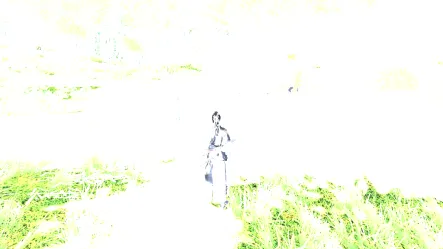

  • 降低分辨率，进行后续粒子特效的绘制（省电：1200x675 -> 600x337 | 平衡：1280x720 -> 640x360 | 质量和极致：1300x731 -> 650x365）

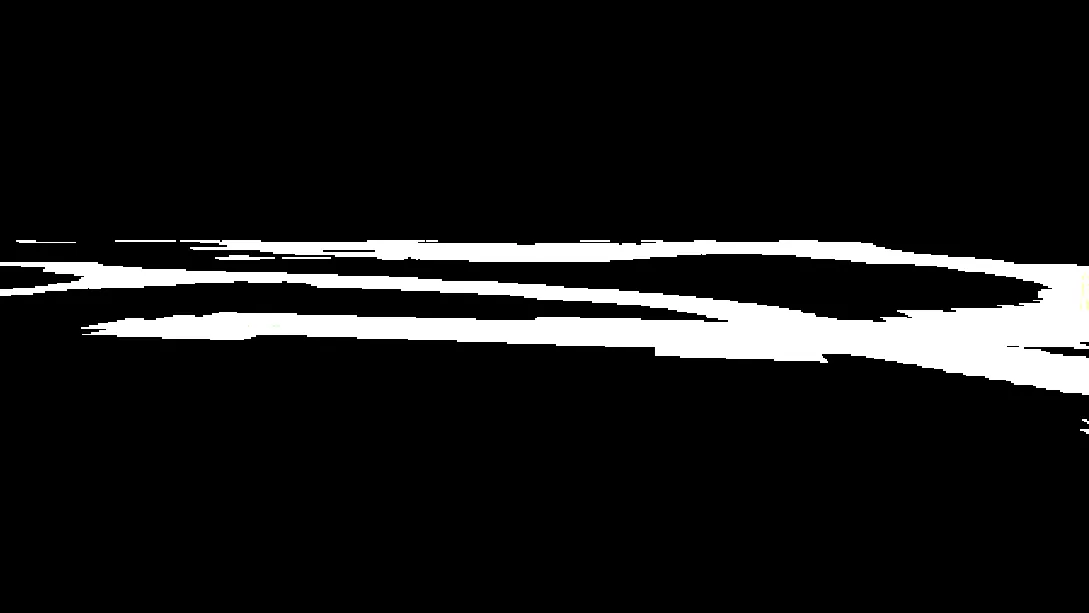

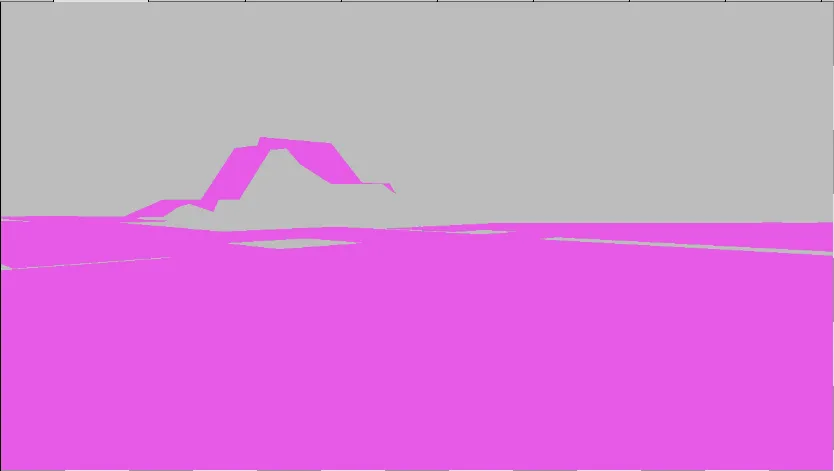

  • 像是绘制与地形有关的RT？（省电没有这一步）

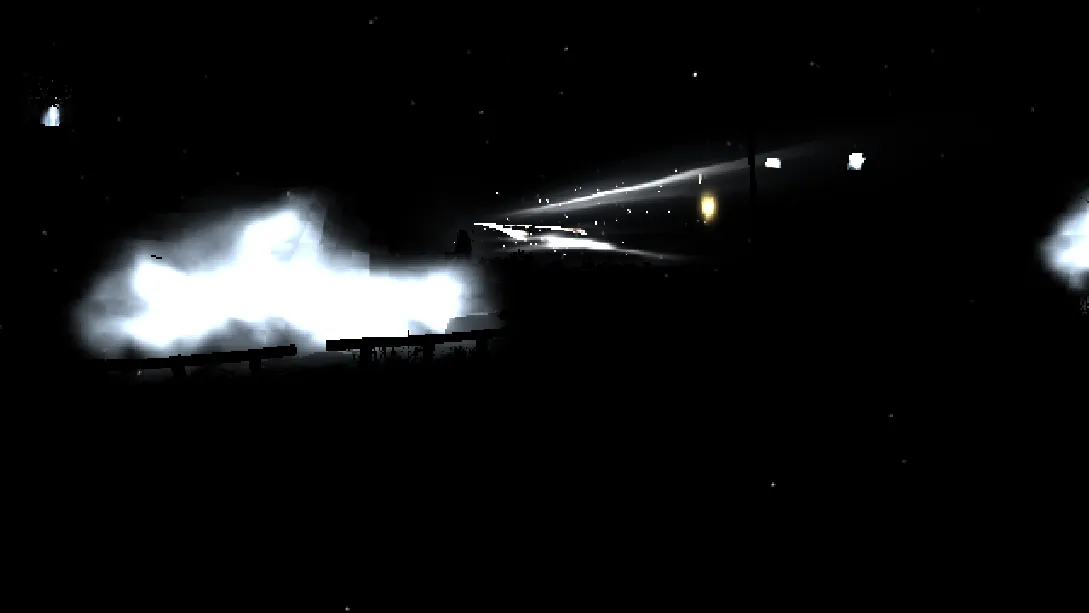

  • 绘制特效粒子，这个阶段用到了一开始生成的四张RT

绘制半透对象

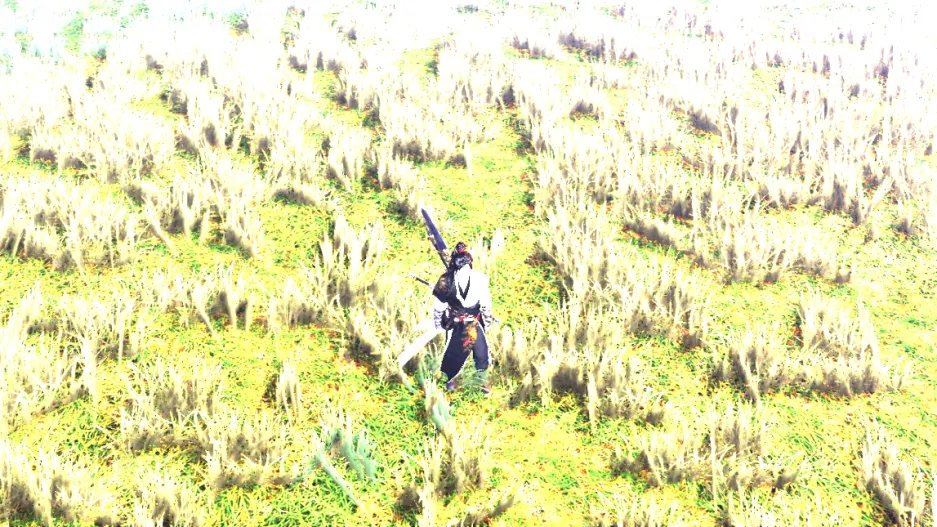

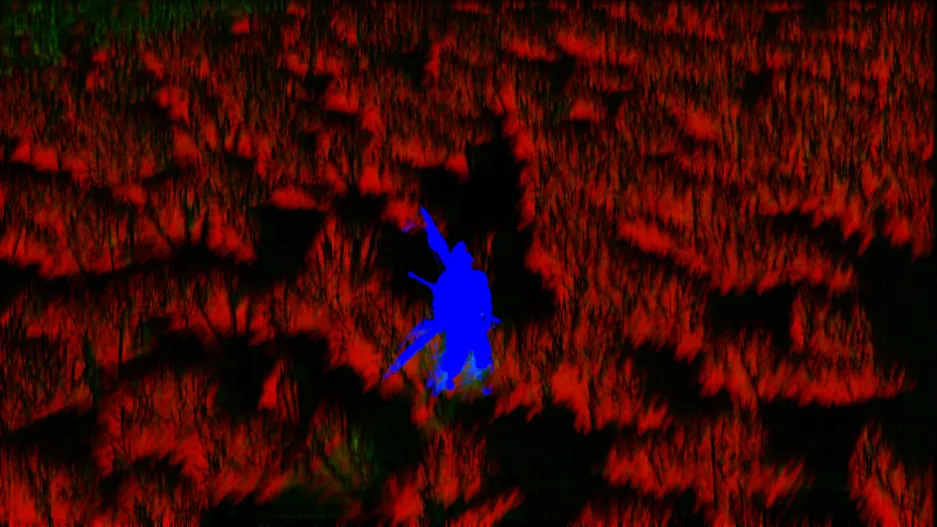

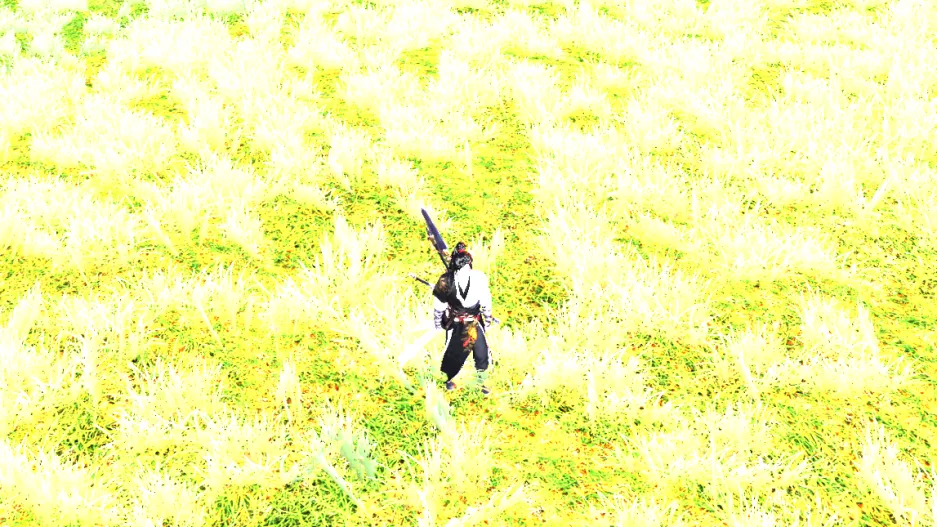

  • 使用ShadowAO及深度雾RT进行了全屏的后处理，渲染出了草的假影
  • 使用与地形有关的RT，看着像是对地形进行了什么处理
  • 使用绘制特效粒子的RT，将粒子特效绘制到GBuffer0上
  • 绘制蜻蜓、睫毛、眉毛、头发等半透对象，绘制蜻蜓的时候也用到了一开始生成的四张RT，应该是用于控制蜻蜓的移动

Bloom与ToneMapping

  • 省电：没有降低分辨率和模糊的过程，直接由GBuffer0经由lut矫正生成
  • 平衡：1280x720 -> 320x180 -> 模糊 -> 80x45 -> 模糊 -> 亮度提取 -> 将各个分辨率的结果从小到大叠加混合，最后再用lut进行矫正
  • 质量和极致：1300x731 -> 325x182 -> 模糊x3 -> 81x45 -> 模糊x3 -> 20x11 -> 模糊x3 -> 5x4 -> 模糊 -> 亮度提取 -> 将各个分辨率的结果从小到大叠加混合，最后再用lut进行矫正

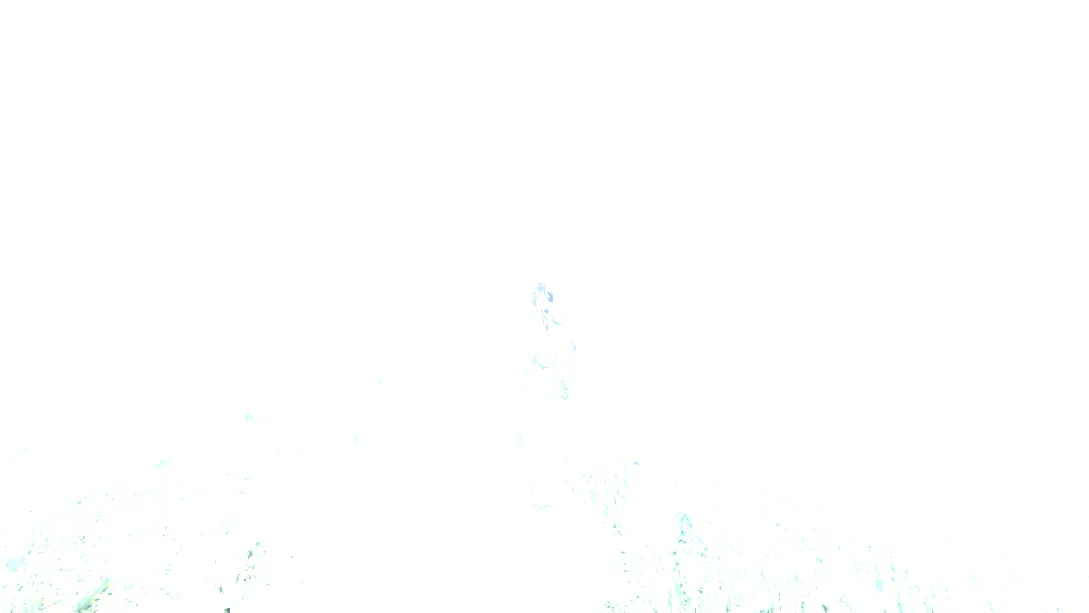

    ToneMapping前
    ToneMapping前
    		ToneMapping LUT
    ToneMapping LUT

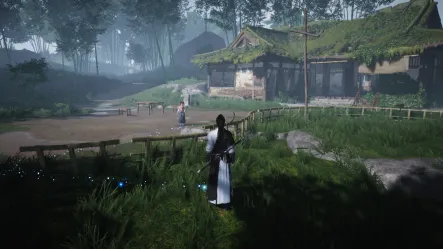

    ToneMapping后
    ToneMapping后

SMAA

  • 对角色周围的像素进行SMAA处理

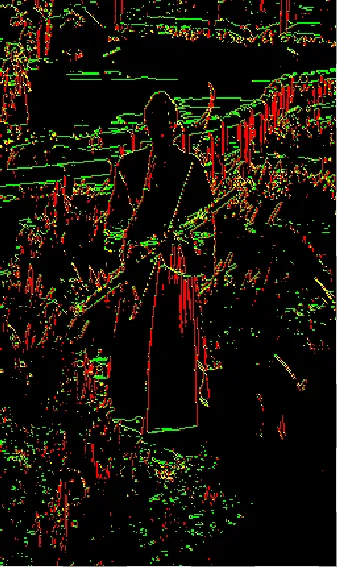

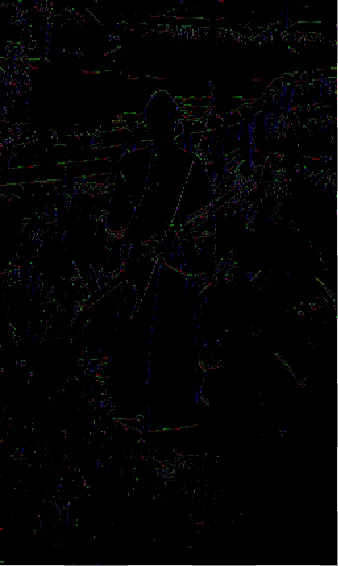

    SMAA Step1
    SMAA Step1

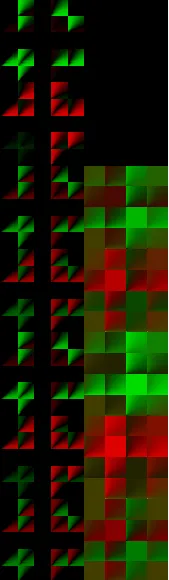

    		SMAA Step2
    SMAA Step2
    		SMAA LUT
    SMAA LUT
    SMAA Result
    SMAA Result

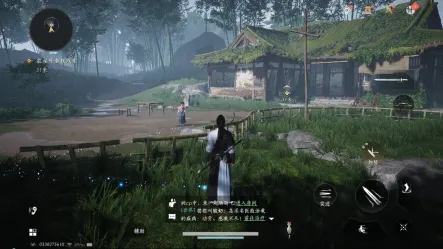

绘制UI
